SMD Bestückung und THT Bestückung elektronischer Flachbaugruppen

Serien von 10 bis 10.000 Flachbaugruppen und Geräten sowie Musterserien ab 1 Stück.
Kombination aus doppelseitiger SMT Technik und ein- oder zweiseitiger THT Technik.

Steuerungsplatinen für Heizung einer Skijacke SMD Bestückung

Steuerungsplatinen für Heizung einer Skijacke, SMD Bestückung.

Leiterplatte eines Motorenprüfstands

Leiterplatte eines Motorenprüfstands, SMD Bestückung.

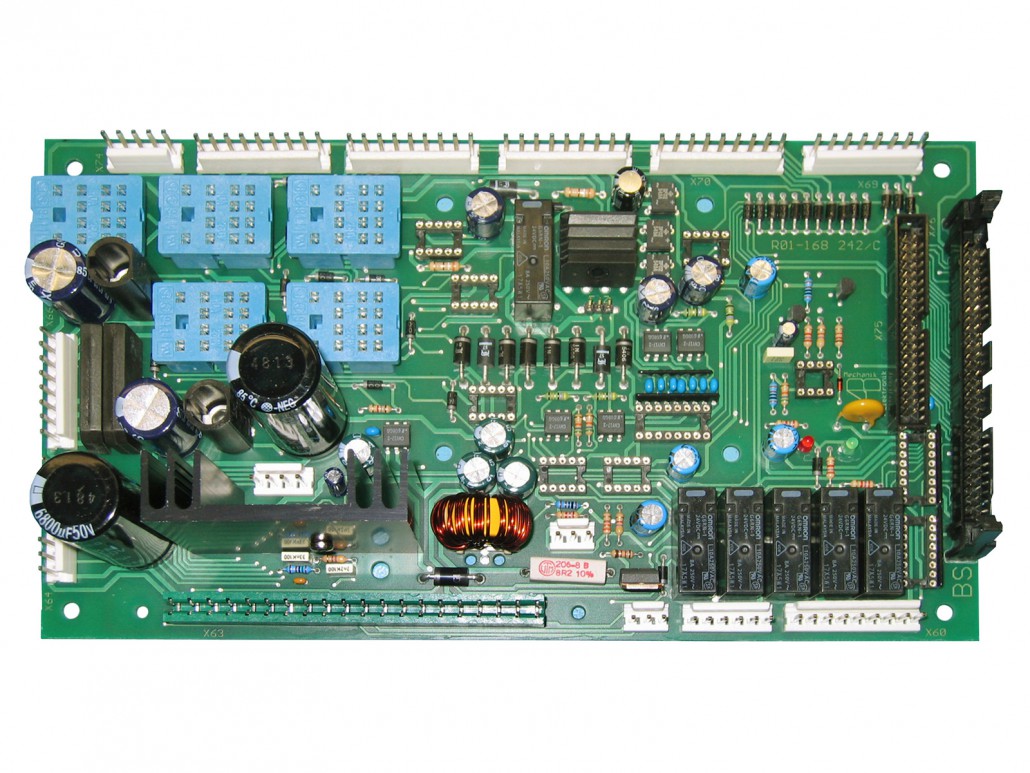

THT bestückte Relaiskarte einer Strickmaschinen-Steuerung

THT bestückte Relaiskarte einer Strickmaschinen-Steuerung

Power Supply in THT Technik

Power Supply in THT Technik

SMD Bestückung

Wir sind in der Lage mit unseren Mydata Bestückungsautomaten Serien von 10 bis 10.000 Stück zu fertigen. Im Jahr werden mehrere Millionen Bauteile bestückt. In der SMD Bestückung fertigen wir Kleinserien an einem Handbestückungsplatz. Das Bauteile Spektrum erstreckt sich von der Bauform 0402 bis QFP mit maximal 51,9 mm Kantenlänge. Die maximale Leiterplattengröße ist 380 x 450 mm.

Konventionelle THT Bestückung

Die Durchstecktechnik (THT Bestückung) wenden wir zum Beispiel beim Bau von Netzteilen an. An unseren Arbeitsplätzen werden verschiedene Arten von Bauteilen bestückt. Je nach Anforderung werden die Baugruppen entweder von Hand oder maschinell gelötet.

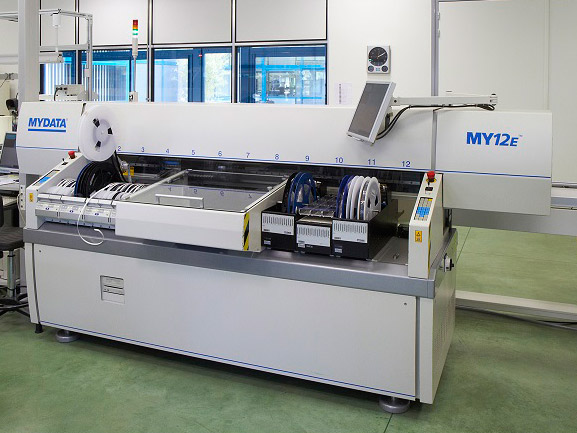

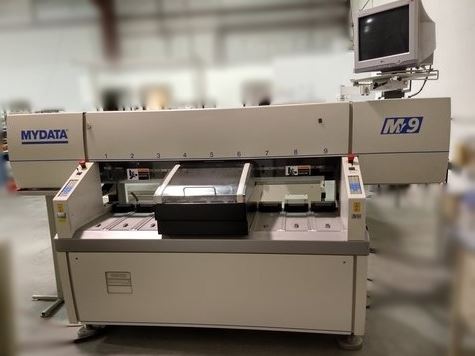

Mydata Bestückungsautomat SMD Bestückung

Mydata Bestückungsautomat für die SMD Bestückung

Drehmomentaufnehmer mit selbst konstruiertem Träger

Drehmomentaufnehmer mit selbst konstruiertem Träger für die SMD Bestückung.

Steuerungsplatine

Steuerungsplatine, SMD Bestückung und THT Bestückung.

Funkmodul zur Füllstandmessung

Funkmodul zur Füllstandmessung, SMD Bestückung und THT Bestückung.

Mischtechnik: Kombination aus SMD Bestückung und THT Bestückung

Es werden zuerst SMD Bauteile auf der Oberseite bestückt und bei Bedarf zusätzliche SMD Bauteile auf der Unterseite der Platine geklebt. Danach werden die restlichen Bauteile in Durchstecktechnik (THT Bestückung) bestückt und die gesamte Flachbaugruppe über die Wellenlötanlage gelötet.

Referenzmarken

Bitte beachten Sie unsere Hinweise zu den Referenzmarken. Link zum PDF
